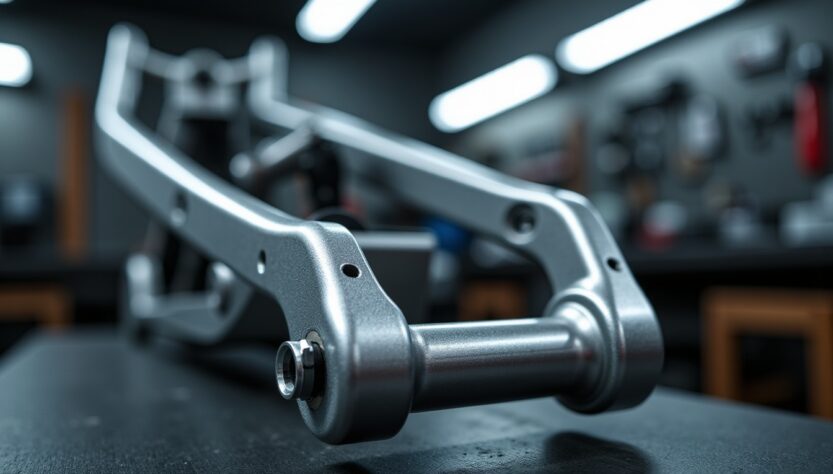

Lorsque l’on observe une moto, on aperçoit souvent une pièce métallique discrète mais essentielle qui relie la roue arrière au châssis : le bras oscillant. Ce composant joue un rôle fondamental dans la suspension et la dynamique de conduite, assurant la stabilité et le confort du pilote. Pour bien comprendre son importance, il convient de regarder de près :
- La fonction précise du bras oscillant dans le système de suspension arrière et son interaction avec l’amortisseur ;
- Les différents types de bras oscillants et leurs spécificités mécaniques ;
- La géométrie et le fonctionnement de ce composant sur la maniabilité et la traction de la moto ;
- Les étapes de contrôle et d’entretien pour garantir un fonctionnement optimal et sécuritaire.
Ce guide complet s’adresse à tous ceux qui souhaitent approfondir leurs connaissances mécaniques et optimiser leur expérience de conduite. Découvrons ensemble comment ce pivot structurel influe sur la performance et la sécurité de votre deux-roues.
A lire en complément : BMW F900XR : Guide Complet des Problèmes Courants et leurs Solutions Efficaces
Table des matières
Le bras oscillant moto : rôle fondamental et fonctions précises
Le bras oscillant est cette pièce articulée qui relie la roue arrière au châssis de la moto. Son rôle principal est de permettre le mouvement vertical de la roue, grâce au débattement de la suspension, tout en assurant un maintien solide. Grâce à ce système, la roue peut absorber les irrégularités de la route sans compromettre la stabilité.
Voici les fonctions clés du bras oscillant :
Lire également : Bihr Racing : Le guide complet de l’équipement et des accessoires moto
- Support du poids : il porte l’arrière de la moto, le pilote, et potentiellement un passager.
- Gestion du débattement : il contrôle le mouvement vertical de la roue, en coordination avec l’amortisseur, permettant une suspension efficace.
- Ancrage pour la transmission : chaîne, courroie ou arbre de transmission sont fixés sur le bras oscillant.
- Support mécanique pour l’amortisseur arrière, garantissant une liaison fiable entre roue et châssis.
Ce mécanisme transforme les mouvements chaotiques rencontrés sur la route en une dynamique de conduite fluide et maîtrisée, essentielle pour votre sécurité et votre confort.
Les différents types de bras oscillants et leurs spécificités
En matière de bras oscillants moto, plusieurs modèles coexistent, chacun adapté à un usage spécifique. Chacun offre un équilibre différent entre rigidité, poids et facilité d’entretien.
Double bras classique
Le bras oscillant classique se compose de deux bras parallèles, généralement en acier ou en aluminium. Très répandu, ce modèle équipe la majorité des motos de route.
- Avantages : robustesse, excellent maintien latéral, simplicité de fabrication et de maintenance.
- Limites : poids un peu plus élevé, encombrement accru par rapport à un mono-bras.
Mono-bras (monobras)
Typique des motos haut de gamme comme BMW ou Ducati, le mono-bras utilise un seul bras supportant la roue arrière en porte-à-faux. Cette configuration réduit le poids et facilite le changement de roue.
- Avantages : esthétique moderne, gain de poids, entretien souvent simplifié.
- Limites : rigidité latérale inférieure, complexité de fabrication augmentée et coût plus élevé.
Bras oscillant treillis
Ce type, utilisé principalement en compétition, adopte une structure triangulée semblable à une charpente métallique. Elle privilégie la rigidité et le poids réduit.
- Avantages : une rigidité exceptionnelle, optimisation du poids, résistance aux fortes contraintes de pilotage.
- Limites : fabrication coûteuse, maintenance plus exigeante et esthétique souvent controversée.
| Type de bras oscillant | Usage principal | Matériaux typiques | Fourchette de prix (€) |
|---|---|---|---|
| Double bras classique | Motos routières, naked, custom | Acier, aluminium | € |
| Mono-bras | Modèles premium, sportives haut de gamme | Aluminium, magnésium | €€€ |
| Treillis | Compétition, superbikes | Aluminium, carbone | €€€€ |
Comment fonctionne le bras oscillant : géométrie et impact sur la conduite
Le fonctionnement du bras oscillant repose avant tout sur sa capacité à contrôler le débatement de la suspension arrière. Ce déplacement vertical fait toute la différence dans la perception du terrain et dans la maîtrise de la moto.
Par exemple, une moto de route offre généralement un débattement entre 120 et 150 mm. Ce calibre est suffisant pour amortir les imperfections du bitume. En revanche, une moto de cross peut dépasser les 300 mm, favorisant la capacité à franchir des obstacles complexes.
La variation d’empattement lors de la compression ou de l’extension de la suspension modifie légèrement les angles de chasse et le comportement général de la moto. Ces changements influent directement :
- Sur la maniabilité dans les virages, pour rendre la moto plus réactive ou stable selon les réglages ;
- Sur la stabilité en ligne droite, essentielle lors des phases de forte accélération ou freinage ;
- Sur la traction au niveau de la roue arrière en fonction de la dynamique de conduite.
Les ingénieurs prennent également en compte le concept du centre instantané de rotation, un point virtuel créé par le pivot du bras oscillant, déterminant la façon dont la moto gère les transferts de masse. Optimiser cette variable garantit une réponse précise et sécurisante.
Le bras oscillant agit ainsi comme un vrai pivot mécanique, conditionnant la qualité de la suspension et donc la performance globale.
Entretien et surveillance du bras oscillant : conseils pratiques pour la longévité
Maintenir le bras oscillant en bon état est indispensable pour la sécurité et la stabilité de votre moto. Voici quelques points à examiner régulièrement :
- Les jeux dans l’axe : un test simple consiste à saisir la roue arrière sur les cotés (horaires 3 h et 9 h) et chercher un mouvement latéral anormal. Un jeu important révèle une usure des roulements ou silent-blocs.
- Les bruits suspects : crissements ou claquements lors des compressions et extensions peuvent signaler un défaut d’amortisseur ou de fixation.
- L’état de la surface : vérifiez l’absence de corrosion, fissures ou déformations visibles surtout après une chute ou un choc.
Le démontage du bras oscillant, qui demande compétences et outillage spécifique, inclut :
- La dépose de la roue arrière et de la transmission (chaîne, courroie ou arbre) ;
- Le retrait de l’amortisseur qui relie le bras au châssis ;
- L’extraction de l’axe de pivot avec une presse hydraulique si nécessaire ;
- Le respect des couples de serrage pour assurer la sécurité au remontage.
Si vous n’avez pas l’expérience requise, confier cette opération à un professionnel s’avère la plus sage décision.
