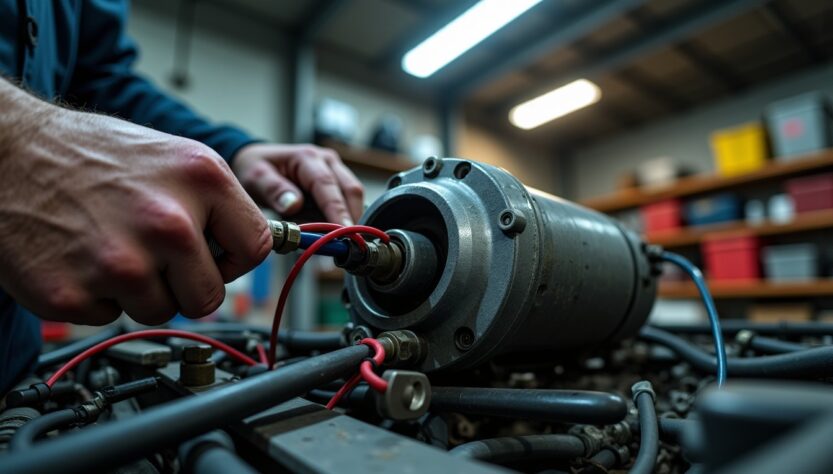

Câblage du démarreur automobile : guide illustré et instructions de connexion détaillées

Vous souhaitez comprendre comment réaliser correctement le câblage du démarreur automobile pour garantir un démarrage fiable de votre véhicule ? Ce guide illustré et détaillé répond à cette exigence en vous proposant :

• Une présentation claire des composants électriques clés du système de démarrage.
• Un schéma électrique précis pour identifier les bornes principales et leurs fonctions.
• Des instructions câblage étape par étape pour une installation démarreur sécurisée.
• Des conseils pratiques pour le dépannage automobile et la réparation démarreur.

Découvrons ensemble comment intervenir en toute confiance sur le câblage du démarreur automobile, en alliant théorie et pratique pour protéger votre véhicule et optimiser ses performances.

A lire en complément : Combien coûte un changement de joint de culasse en 2026 ?

Fondamentaux du câblage démarreur automobile : composants et circuit électrique

Le câblage démarreur est essentiel pour permettre la connexion électrique entre la batterie, le solénoïde et le démarreur lui-même, cette chaîne assurant l’allumage du moteur. La batterie fournit un courant massif pouvant atteindre jusqu’à 400 ampères au moment du démarrage, ce qui impose des câbles robustes adaptés à cette intensité et une connexion sécurisée.

Le circuit électrique démarreur comprend ainsi :

A découvrir également : Durée de vie du moteur 1.5 dCi Renault : tout ce qu’il faut savoir

• La batterie 12V qui stocke et délivre l’énergie.
• Le solénoïde, un relais électromagnétique qui actionne le pignon du démarreur et ferme le circuit haute intensité.
• Le démarreur électrique qui entraîne le moteur thermique jusqu’à la combustion.
• Le relais de démarreur, présent sur certains modèles, pour faciliter la commande à distance.

Une connexion électrique incorrecte peut causer des pannes fréquentes, comme un simple « clic » sans rotation du moteur. C’est pourquoi le respect du schéma électrique est fondamental pour une installation du démarreur qui fonctionne sans faille.

Identification des bornes du démarreur et rôle de chaque connexion électrique

Pour réussir le câblage démarreur, il faut impérativement repérer les bornes du solénoïde, chacune ayant un rôle précis :

• Borne B+ (ou 30) : lien direct à la borne positive de la batterie via un câble de forte section (en général 25 à 35 mm²). Porte souvent un capuchon rouge pour la protection.
• Borne S (ou 50) : borne de commande, plus fine, reliée au contacteur de démarrage (neiman) avec un câble de 1,5 à 2,5 mm², qui délivre 12V uniquement pendant l’activation.
• Borne M ou R : connexion interne vers le moteur du démarreur assurant son activation lors du démarrage.

Sur certains véhicules, un relais intermédiaire protège et transmet le signal entre le neiman et le solénoïde. Connaitre ces bornes évite erreurs, interruptions du circuit haute intensité ou risques d’échauffement prématuré.

Procédure complète pour l’installation démarreur : câblage et sécurité

Une intervention sûre et efficace nécessite d’abord de suivre des consignes de sécurité rigoureuses, car on manipule des intensités électriques élevées. Un câblage démarreur qui respecte ces règles vous protège de courts-circuits et d’accidents.

• Débranchez toujours la borne négative (-) de la batterie avant toute manipulation.
• Portez des gants isolants et des lunettes de protection pour éviter tous risques en cas d’étincelles.
• Travaillez avec un moteur froid et dans un espace ventilé.
• Évitez tout contact métal-métal qui pourrait provoquer des arcs électriques.
• Ayez un extincteur à proximité et ne fumez pas pendant l’intervention.

La méthode repose sur un ordre précis des connexions :

1. Identifier et photographier l’existant pour référence.
2. Débrancher d’abord la borne S (commande), puis la borne B+ (forte intensité).
3. Contrôler l’état des cosses : absence d’oxydation, bonnes dimensions adaptées au câble, bon serrage.
4. Brancher d’abord la borne B+ du solénoïde avec le câble batterie de section adaptée (25 mm² pour moteurs essence, 35 mm² pour diesel).
5. Brancher la borne S (câble de commande) avec un serrage modéré.
6. Remettre en place la borne négative de la batterie.
7. Tester le fonctionnement du démarreur : le solénoïde doit émettre un « clac », suivi par le démarrage du moteur.

Choix des câbles et calculs de chute de tension pour un câblage démarreur fiable

Un bon câblage démarreur ne s’improvise pas : la section des câbles doit être choisie en fonction du type de moteur et de la longueur entre batterie et démarreur, pour limiter la chute de tension qui impacte la puissance de démarrage.

Par exemple, pour un courant de 300 ampères et un câble en cuivre de 1 mètre :

Section de câble (mm²)	Chute de tension (volts)	Commentaire
25	0,42 V	Acceptable pour démarrage correct
16	0,66 V	Chute trop élevée, risque de démarrage difficile

Sur les moteurs diesel, où l’effort de compression est supérieur, on privilégiera donc une section entre 35 et 50 mm² afin d’assurer un câblage démarreur efficace. La prise de masse utilise toujours la même section que le câble positif, condition indispensable pour un retour du courant optimal et éviter les pertes.

Diagnostic et dépannage automobile : utilisation du multimètre pour tester le câblage démarreur

Le multimètre est un outil-clé pour vérifier l’état du câblage démarreur et diagnostiquer rapidement l’origine d’une panne. Plusieurs tests s’imposent :

• Test de continuité : vérifiez la résistance entre chaque extrémité de câble. Par exemple, la résistance entre la batterie et la borne B+ doit être inférieure à 0,1 Ω. Une valeur plus élevée suggère oxydation ou rupture interne.
• Mesure de la tension de la batterie à l’arrêt : une batterie saine affiche environ 12,6 V. Une tension en dessous de 12 V nécessite une charge ou un remplacement.
• Évaluation du solénoïde : mesurez la résistance de la bobine (entre borne S et masse) qui doit être comprise entre 1 et 5 Ω. Une bobine ouverte indique un solénoïde défectueux. En fonctionnement, la chute de tension entre B+ et M ne doit pas dépasser 0,5 V.
• Test du relais de démarreur (le cas échéant) : contrôle de l’alimentation des bornes 30 et 85, de la continuité entre 30 et 87, et de la résistance de la bobine entre 85 et 86.

Tableau synthétique des pannes fréquentes et solutions rapides

Symptôme	Cause probable	Test à effectuer	Solution recommandée
Silence total au démarrage	Batterie HS ou câble commande coupé	Mesurer tension batterie et continuité borne S	Charger ou remplacer batterie, réparer câble commande
« Clic » mais démarreur ne tourne pas	Contacts solénoïde usés	Mesure tension entre B+ et M au démarrage	Remplacer solénoïde
Démarreur tourne sans entraîner moteur	Roue libre ou pignon usé	Écouter bruit de rotation dans le vide	Réparer ou remplacer démarreur
Démarrage lent ou difficile	Chute de tension excessive sur câbles	Mesure des tensions en charge	Nettoyer connexions, changer câblage si nécessaire
Démarreur reste bloqué en marche	Solénoïde collé ou relais défectueux	Débrancher borne S pour arrêt	Remplacer solénoïde ou relais

Entretien régulier et recommandations pour une réparation démarreur durable

Pour garantir une longue vie à votre installation démarreur, un entretien régulier du câblage est nécessaire. Tous les six mois, réalise une inspection visuelle afin de repérer :

• Les signes de corrosion sur les bornes et cosses, visibles par des dépôts blancs ou verts.
• Les craquelures potentielles sur l’isolation des câbles, qui exposent le cuivre à l’humidité.
• Les connexions desserrées, pouvant provoquer des échauffements et pertes de contact.
• Les traces de chauffe indiquant une résistance excessive au niveau des contacts.

Un nettoyage méthodique se pratique ainsi :

• Débranchez la batterie en commençant par le négatif.
• Retirez puis nettoyez les cosses à la brosse métallique fine.
• Appliquez un spray de protection antioxydant ou une graisse de contact.
• Remontez et serrez solidement en respectant les couples de serrage recommandés.

Changer les câbles devient nécessaire si une oxydation importante, une rupture de l’isolant ou une résistance anormale est décelée. Il s’agit d’un investissement modéré, évitant des pannes coûteuses et des immobilisations prolongées.
