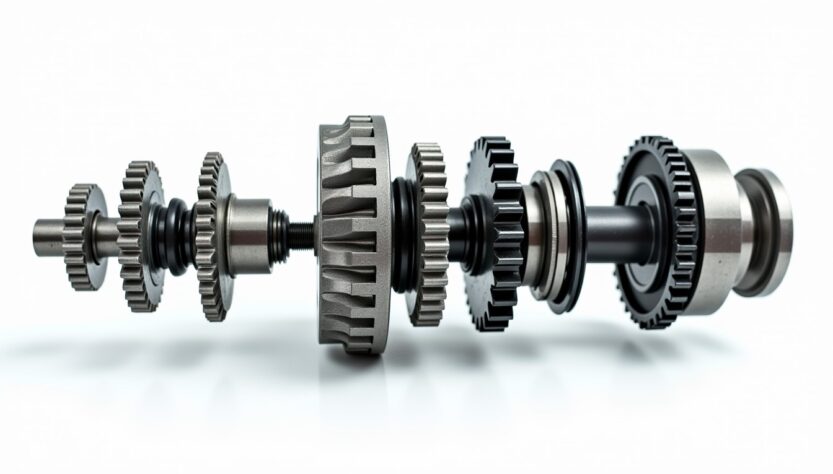

Boîte de vitesse : schéma éclaté détaillé et explications techniques approfondies

La boîte de vitesse joue un rôle fondamental dans la mécanique automobile en adaptant la puissance du moteur aux besoins de la conduite. En disposant d’un schéma éclaté précis, nous pouvons visualiser l’intégralité des composants et comprendre le fonctionnement complexe de cet organe essentiel. Nous aborderons ici :

• Le fonctionnement interne de la boîte de vitesse à travers son schéma éclaté
• Le trajet de la puissance moteur et les types d’engrenages utilisés
• Les symptômes d’usure à détecter et les erreurs fréquentes à éviter
• Les bonnes pratiques d’entretien pour préserver la transmission

Cette démarche permet de mieux maîtriser les interactions entre pignons, synchroniseurs, fourchettes et embrayage, offrant ainsi une connaissance approfondie pour anticiper les maintenances nécessaires et garantir une conduite fiable.

A lire en complément : Mecafana : Votre source experte pour tout ce qui touche à la mécanique auto, moto et vélo

Fonctionnement interne de la boîte de vitesse expliqué par un schéma éclaté

Pour saisir le mécanisme d’une boîte de vitesse, un schéma éclaté détaillé est une ressource indispensable. Ce type de représentation dissocie chaque pièce et les positionne clairement selon leur rôle au sein de la transmission. Ainsi, on distingue précisément :

• Les engrenages et pignons, qui modifient le rapport de vitesse pour favoriser soit la puissance soit la vitesse
• L’arbre de transmission reliant la boîte au différentiel et aux roues, transmettant le couple moteur
• Les synchroniseurs et fourchettes, essentiels pour assurer un passage de vitesses fluide et sans usure prématurée
• Le carter et les joints d’étanchéité, garantissant la protection et la lubrification optimale des composants

Chaque vitesse correspond à un ensemble spécifique d’engrenages permettant d’adapter la puissance moteur : les rapports courts privilégient la force motrice, cruciale notamment au démarrage ou en montée, tandis que les rapports longs assurent une meilleure vitesse de croisière et une limite de régime moteur.

A voir aussi : Explorez les solutions innovantes et durables pour remplacer la dalle en béton dans votre garage

Importance du schéma éclaté pour un diagnostic précis

Consulter une vue éclatée offre une cartographie claire des pièces, facilitant le diagnostic des pannes courantes comme les craquements, les sauts de rapport ou les fuites d’huile. En visualisant les interactions entre pignons et arbres, il devient visible comment un défaut local peut se répercuter sur l’ensemble du système d’entraînement, impactant la sécurité et la performance du véhicule.

Pour aller plus loin, il est recommandé de comparer le schéma avec la spécificité technique de votre modèle, comme illustré dans l’histoire récente des transmissions sur le Nissan 240SX, afin de mieux anticiper les besoins d’entretien et les pièces d’usure.

Transmission et engrenages : le cheminement de la puissance moteur dans la boîte de vitesse

Le but fondamental de la boîte de vitesse est de réguler la transmission de la puissance moteur vers les roues, ce qui s’opère par un travail coordonné des arbres et des engrenages. Le moteur transmet le mouvement à l’arbre principal, souvent divisé en arbre primaire (réception d’énergie) et arbre secondaire (redistribution vers la transmission).

La sélection du rapport de vitesse se réalise via l’engagement mécanique des pignons, rendu possible par le déplacement des fourchettes et l’intervention des synchroniseurs. Ces derniers éliminent les à-coups et facilitent le passage entre rapports, augmentant ainsi la fluidité de conduite.

• Engrenages droits : très résistants mais plus bruyants, souvent présents dans des boîtes robustes
• Engrenages hélicoïdaux : procurant un fonctionnement plus silencieux, utilisés fréquemment en transmission moderne

Voici un cas concret illustrant cette dynamique : en engageant la troisième vitesse, le conducteur actionne la fourchette qui déplace le synchroniseur et met en prise le pignon correspondant. Le couple moteur s’adapte ainsi sans à-coups, sous réserve d’un entretien rigoureux.

Composants critiques de la transmission à surveiller régulièrement

Composant	Fonction principale	Conséquences d’un défaut
Engrenages (pignons)	Transmettre les rapports de vitesse	Usure entrainant des craquements, sauts de rapport
Arbre primaire et secondaire	Acheminer le couple moteur vers les roues	Vibrations, déséquilibre, dégradation des composants
Synchroniseurs	Assurer un passage de vitesse fluide	Difficultés d’engagement, bruits anormaux
Fourchettes	Engager ou désengager les rapports	Vitesse qui saute, usure prématurée
Carter et joints	Protection et étanchéité de la boîte	Fuites d’huile, contamination moteur

Identifier les signes avant-coureurs d’une défaillance de boîte de vitesse

Une connaissance fine de la mécanique automobile permet de reconnaître rapidement les symptômes qui témoignent d’un problème au sein de la transmission. Parmi ceux-ci :

• Craquements à l’engagement des vitesses, souvent causés par un synchroniseur fatigué
• Vitesses qui sautent ou ne s’enclenchent pas correctement, indice d’une usure de la fourchette ou des pignons
• Fuites d’huile sous le véhicule, signe d’un joint ou carter endommagé
• Vibrations dans le levier de vitesse, révélatrices d’un arbre déséquilibré
• Odeur de brûlé, liée à un embrayage en fin de vie

Le cas d’Emma illustre l’importance d’un diagnostic précoce : un bruit de frottement ignoré a conduit à une usure avancée des roulements secondaires, nécessitant un remplacement coûteux de la transmission.

Symptôme	Cause probable	Solution recommandée
Craquement au passage des vitesses	Synchroniseur usé	Remplacement du synchroniseur
Vitesses qui sautent	Fourchette ou pignon endommagé	Révision complète de la boîte
Fuite d’huile	Joint fatigué, carter fissuré	Changement du joint ou réparation du carter
Vibrations anormales	Arbre déséquilibré	Contrôle et remplacement de l’arbre
Odeur de brûlé	Embrayage fatigué	Remplacement de l’embrayage

Erreurs fréquentes à éviter pour préserver la boîte de vitesse

Les mauvaises habitudes au volant et un entretien inadéquat sont souvent responsables des pannes coûteuses. Il s’agit notamment de :

• Laisser la main posée sur le levier de vitesse en roulant, provoquant une pression continue nuisible aux fourchettes
• Changer les rapports trop rapidement sans attendre la synchronisation complète
• Omettre la vidange d’huile de boîte, généralement recommandée tous les 60 000 à 100 000 km
• Rodage inefficace en roulant à bas régime sur un rapport trop élevé, augmentant les contraintes sur l’arbre secondaire
• Ignorer les bruits ou vibrations anormales en les qualifiant à tort de passagers

Un exemple concret : Thomas, qui conduit une petite citadine en milieu urbain, n’a jamais respecté les intervalles de vidange et laisse sa main sur le levier. Après 120 000 km, sa boîte rencontre des problèmes sérieux, notamment des difficultés de passage en seconde, illustrant les conséquences d’une négligence précoce.

Bonnes pratiques et plan d’entretien pour une longévité accrue de la boîte de vitesse

L’entretien d’une boîte de vitesse est simple lorsqu’on applique des règles rigoureuses régulièrement. Pour assurer la longévité et la performance, il s’agit de :

• Contrôler fréquemment le niveau d’huile et corriger toute baisse
• Inspecter les joints et soufflets pour prévenir les fuites
• Réaliser la vidange avec l’huile recommandée par le constructeur aux intervalles fixés
• Être attentif aux sensations de conduite et signaler toute irrégularité au garage
• Respecter les temps de chauffe, notamment en saison froide, pour optimaliser la lubrification

Ce plan d’entretien se décline ainsi :

Action	Fréquence	Conseil pratique
Contrôle du niveau d’huile	À chaque révision	Effectuer à froid sur surface plane
Vidange de l’huile de boîte	Tous les 60 000 à 100 000 km	Utiliser une huile conforme aux normes constructeur
Vérification des joints et étanchéité	Annuellement	Surveiller toute trace d’huile sous le véhicule
Analyse des bruits et vibrations	Au moindre signal anormal	Consulter rapidement un professionnel
Passage au contrôle technique	Tous les 2 ans	Confirmer le bon état de la transmission

Ces recommandations sont issues des conseils des ateliers spécialisés, qui soulignent également l’intérêt d’une consultation régulière de la vue éclatée spécifique pour échanger efficacement avec votre mécanicien.
